Asenkron sayaç, bağlı flip-floplar aracılığıyla saat darbelerini sayan dijital bir devredir. Sadece ilk flip-flop ana saati alırken, sonraki aşamalar birer ardına değişir. Bu dalgalanma etkisi, düşük hızlı sayma ve frekans bölmesi için basit ve faydalı kılıyor. Bu makale, çalışmaları, türleri, zamanlama davranışı, kullanımları ve karşılaştırması hakkında bilgi vermektedir.

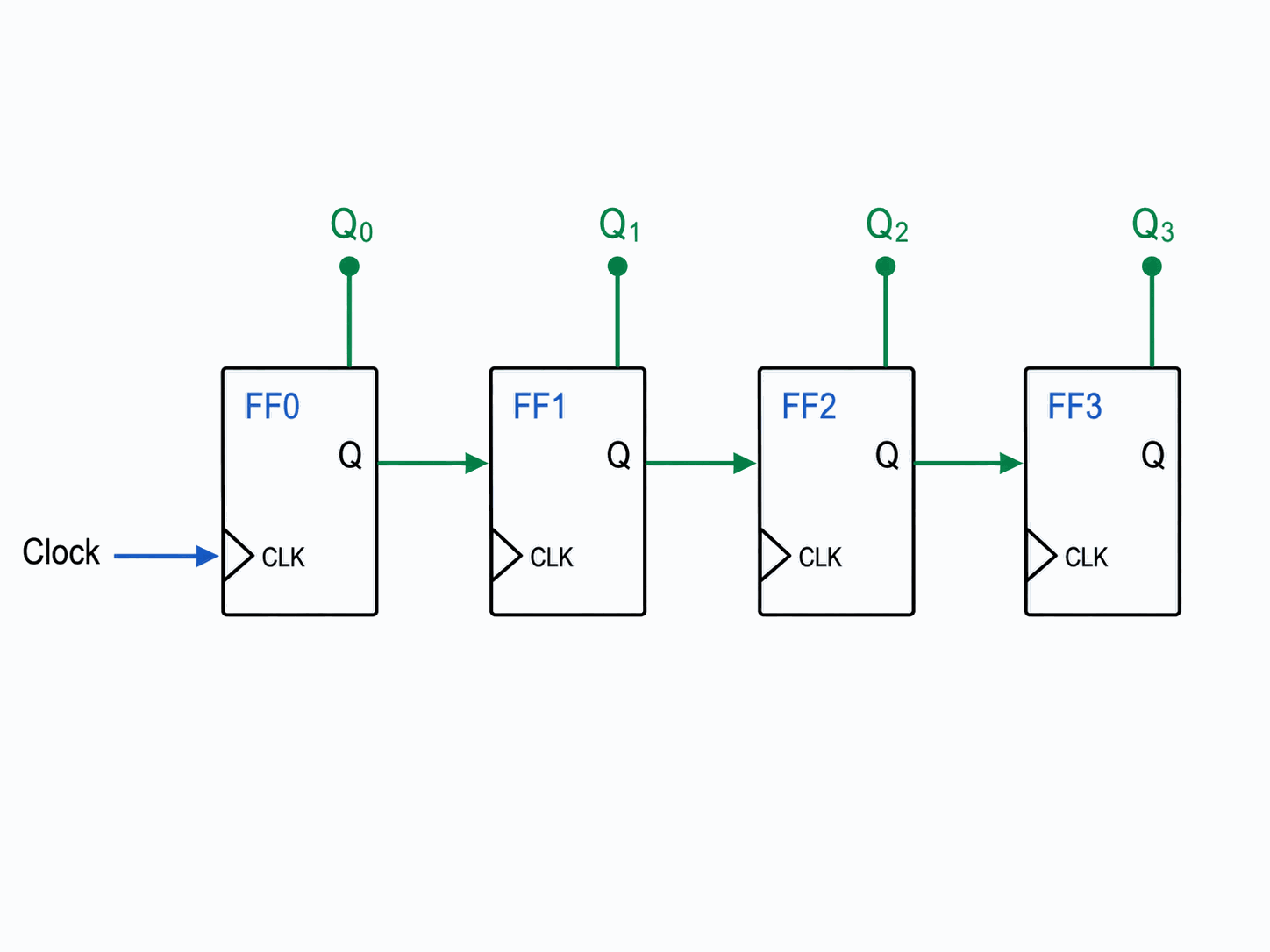

Asenkron Sayaç Temelleri
Asenkron sayaç, saat darbeleri geldiğinde çıkışını değiştiren dijital bir sayma devresidir. Sadece ilk flip-flop, dış saati doğrudan alır. Sonraki her flip-flop, önceki aşamanın çıkışıyla tetiklenir, böylece sinyal sayaçtan sırayla geçer.
Bu adım adım eylem nedeniyle dalga sayacı da denir. Tasarım basit ve düşük hızlı dijital devrelerde temel sayma için uygundur.

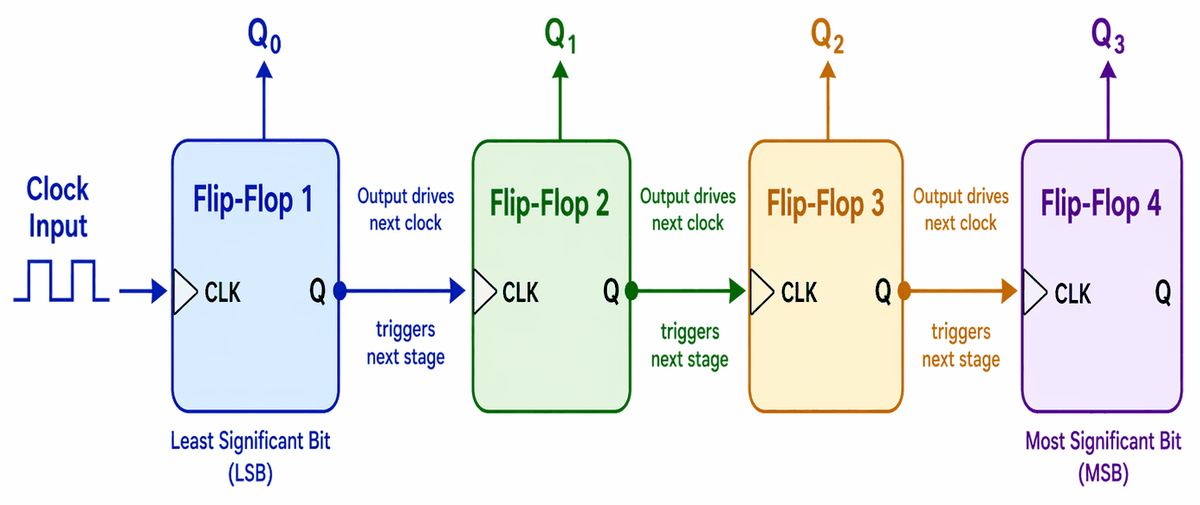

Asenkron Sayac Nasıl Çalışır?
Saat Girişi ve Tetik Zinciri
İlk flip-flop, giriş saat darbesini aldığında durumu değiştirir. Bundan sonra, çıkışı bir sonraki flip-flop için tetikleyici olur. Bu süreç kalan aşamalarda devam eder; her aşama ancak aşamadan sonra değişir ve değişir.
İkili Çıkış Oluşumu
Her flip-flop bir çıkış biti üretir. Çıktılar birlikte okunduğunda, ikili bir sayım oluştururlar. İlk aşama en düşük biti temsil ederken, sonraki aşamalar daha yüksek bitleri temsil eder. Daha fazla flip-flop eklendikçe, sayaç daha fazla sayı durumu üretebilir.

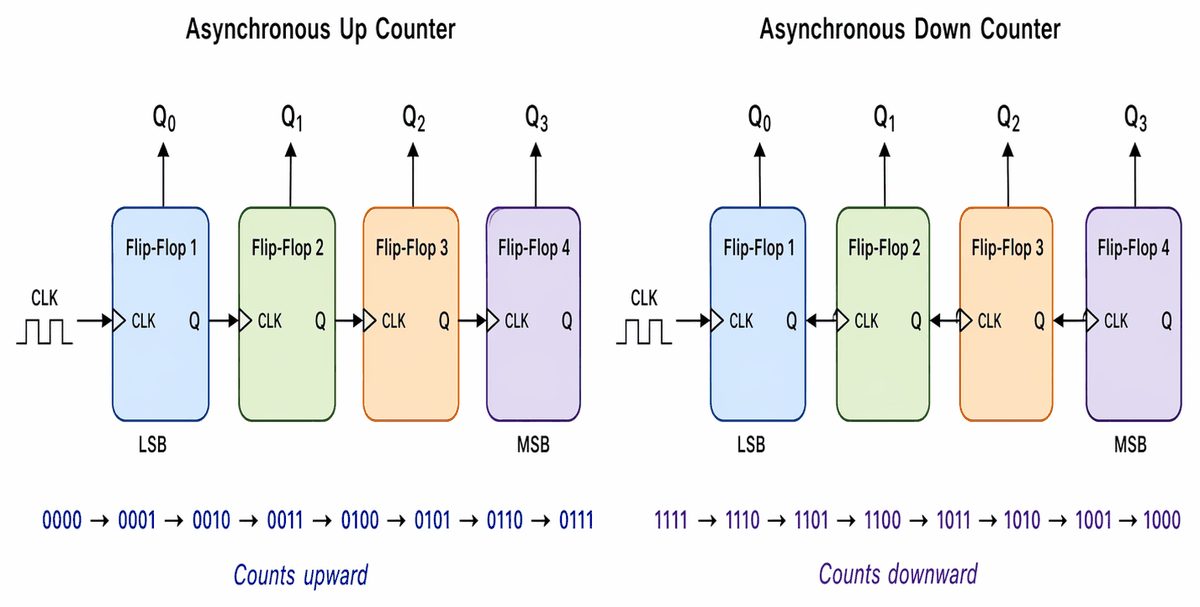

Asenkron Sayacların Ana Türleri
Asenkron Yukarı Sayacı
Asenkron bir yukarı sayacı, her saat darbesi için sayısını bir artırır. Çıktıları, en düşük sayım değerinden başlayıp en yüksek değere doğru ilerleyen ileri ikili bir diziyi takip eder. Son sayım durumuna ulaştıktan sonra, sayac başlangıç durumuna döner ve diziyi tekrarlar.
Asenkron Aşağı Sayaç
Asenkron bir aşağı sayacı, her saat darbesi için sayısını bir azaldır. Çıktıları ters ikili bir diziyi takip eder ve daha yüksek sayım değerinden daha düşük sayıya doğru ilerler. Bu ters sayma işlemi, flip-flop çıkışlarının bir aşamadan diğerine nasıl bağlandığına bağlıdır.
Tamamlayıcı Çıktı Kullanımı
Flip-floplar genellikle hem normal hem de tamamlayıcı çıkışlar sağlar. Normal çıkış ve tamamlayıcı çıkış, zıt sayım yönlerini desteklemek için farklı bağlantı yollarında kullanılabilir. Hangi çıkışın bir sonraki aşamayı yönlendireceği seçildiğinde, sayaç yukarı veya aşağı sayacak şekilde düzenlenebilir.

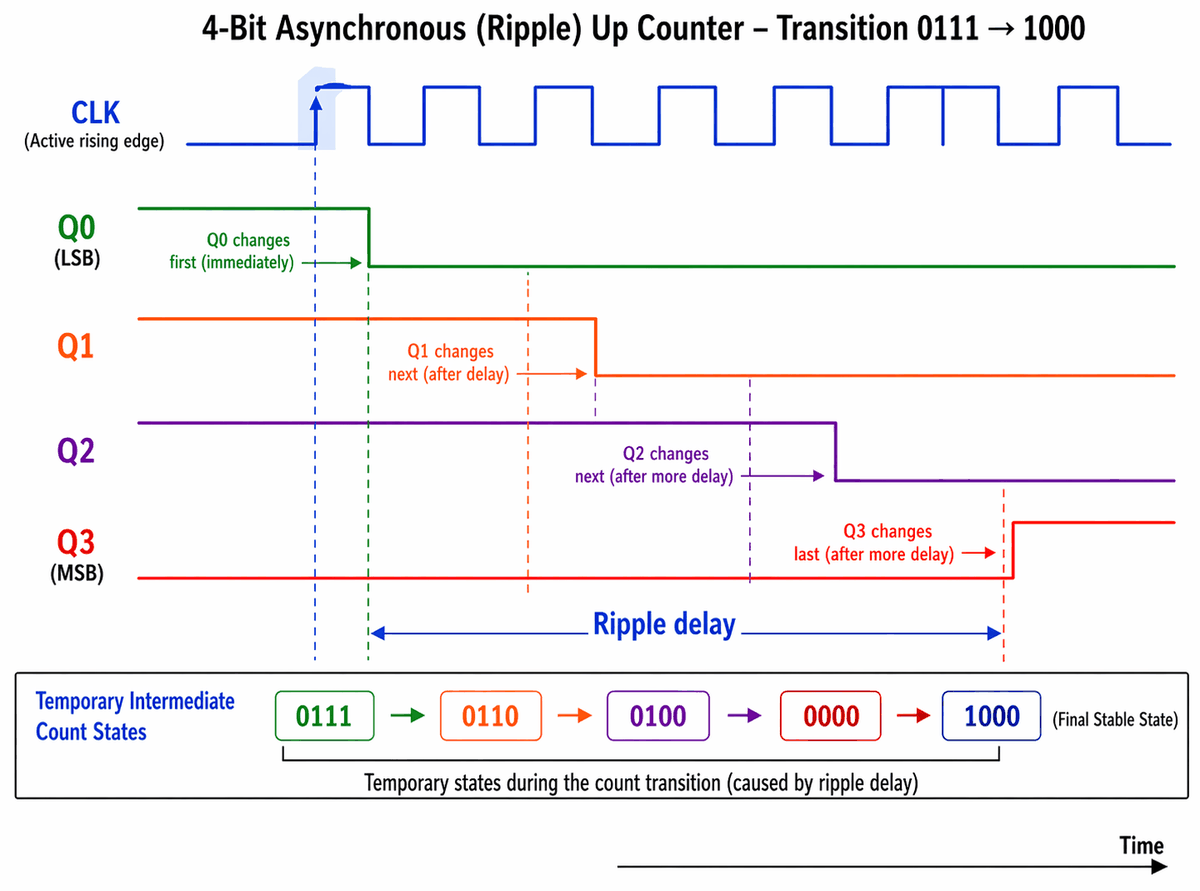

Asenkron Sayaçta Zamanlama Davranışı
Dalga Etkisi
Dalgalanma etkisi, çıkış bitlerinin aynı anda güncellenmemesi anlamına gelir. Değişim ilk flip-flop'ta başlar ve kalan aşamalardan teker teker geçer.
Yayılma Gecikmesi
Yayılma gecikmesi, her flip-flop'un tetikleyici sinyali aldıktan sonra gösterdiği kısa yanıt süresidir. Daha fazla aşama eklendikçe, bu küçük gecikmeler birleşir, böylece sayaç sabit bir son sayıya ulaşmak için daha uzun sürer.
Sahte Ara Durumlar
Bazı sayım değişiklikleri sırasında, çıktılar kısa bir süreliğine yanlış geçici durumlar gösterebilir ve sonra doğru sayıya karar verebilir. Bu durumlar, sinyal zincirde hareket ederken ortaya çıkar ve çıkışı çok erken okuyan devreleri etkileyebilir.
Temel Tasarım İş Akışı
→ Sayacın frekansı sayıp saymaması, aşağı mı yoksa bölmesi mi gerektiğini tanımlayın.
→ Gerekli bit sayısını seçin.
→ Flip-flopları kaskad olarak bağlayın.
→ Tetik tipini ve çıkış yolunu onaylayın.
→ Toplam dalgalanma gecikmesini tahmin edin.
→ Bağlı mantığın geçici durumlara tolere edip edemeyeceğini kontrol edin.
→ Gerekirse strobing ekleyin veya kontrolü etkinleştirin.
→ Tam sayım dizisini test edin.
Asenkron Sayaçların Yaygın Uygulamaları
Nabız Sayımı
Darbe sayma, asenkron sayaçın gelen darbeleri teker tek saydığı anlamına gelir. Her saat darbesi sayımı bir adım değiştirir.
Etkinlik Sayım
Olay sayma, bir sinyalin veya eylemin kaç kez gerçekleştiğini kaydeder. Sayaç, her olay sinyali alındıkça artar veya azalır.
Frekans Bölümü
Frekans bölmesi, giriş frekansını daha düşük bir çıkış frekansına düşürür. Her flip-flop aşaması sinyali daha da böler.
Saat Bölümü
Saat bölmesi, daha hızlı bir saat girişinden daha yavaş saat sinyalleri oluşturur. Bu, bir devreye daha yavaş bir zamanlama sinyali gerektiğinde faydalıdır.
Zamanlayıcı Devreleri
Zamanlayıcı devreleri, saat darbelerini zaman içinde saymak için asenkron sayaçlar kullanır. Sayım değeri basit zamanlama işlemlerini destekleyebilir.
LED Sayma Ekranları
LED sayma ekranları, dijital çıkışlar kullanarak sayım değerlerini gösterir. Çıkış bitleri, değişen sayım durumlarını göstermek için ekran devrelerine bağlanabilir.
Karşılaştırma: Asenkron ve Senkron Sayaçlar
| Özellik | Asenkron Sayaç | Senkron Sayaç |
|---|---|---|
| Saat ölçme yöntemi | Aşamalar arasında dalga | Tüm aşamalar için ortak saat |
| Çıkış zamanlaması | Eşzamanlı değil | Neredeyse eşzamanlı |
| Hız | Alt | Daha Yüksek |
| Karmaşıklık | Daha Basittir | Daha karmaşık |
| Gecikme etkisi | Daha dikkat çekici | Daha iyi kontrol ediliyor |
| En iyi kullanım | Düşük hızlı sayma | Daha hızlı dijital sistemler |
Sonuç
Asenkron sayaçlar, saat değişikliklerini bir flip-flop'tan diğerine geçirerek çalışan basit sayma devreleridir. Darbe sayma, olay sayma, frekans bölmesi, saat bölmesi, zamanlayıcılar, LED ekranlar ve düşük hızlı kontrol mantığı için faydalıdırlar. Ana sınırları dalgalanma gecikmesi, geçici yanlış durumlar ve daha düşük hızdır. Çıkışların birlikte değişmesi gereken devreler için senkron sayaçlar genellikle daha uygundur.
Sıkça Sorulan Sorular [SSS]
Bir asenkron sayacın kaç durumu olabilir?
Asenkron bir sayacın 2ⁿ durumu olabilir, burada n flip-flop sayısıdır.
Karşı bit nedir?
Bir sayaç bit, bir flip-flop'tan çıkan bir çıkıştır.
Count state nedir?
Bir sayım durumu, tüm flip-flop çıktıların oluşturduğu tam ikili değerdir.
Asenkron sayaç sıfırın üzerinde başlayabilir mi?
Evet. Önceden ayarlanmış veya temiz girişler, sayacı seçilmiş bir başlangıç değerine ayarlayabilir.
En yüksek sayımı aldıktan sonra ne olur?
Sayaç döner ve başlangıç sayısına geri döner.
Neden ilk flip-flop en düşük kısım?
Her saat darbesinde değişir, bu yüzden en küçük ikili değeri temsil eder.
