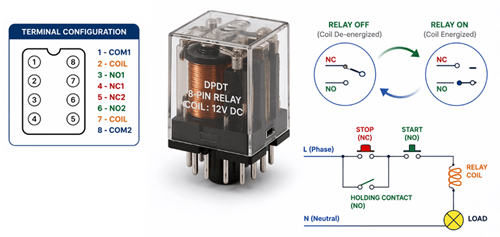

Birçok kontrol devresinde asıl zorluk bir şeyi açmak değil, onu güvenilir şekilde anahtarlamak, durumunu korumak ve kablolama karmaşıklaştığında öngörülebilir şekilde yanıt vermesini sağlamaktır. İşte burada 8 pinli DPDT rölesi işe yarayır. Peki terminalleri, kontakları ve bobini pratikte gerçekten nasıl birlikte çalışıyor? Bu ilişkiyi anladığınızda, kablo ve sorun giderme çok daha kolay hale gelir.
8-Pin Rele Genel Bakış

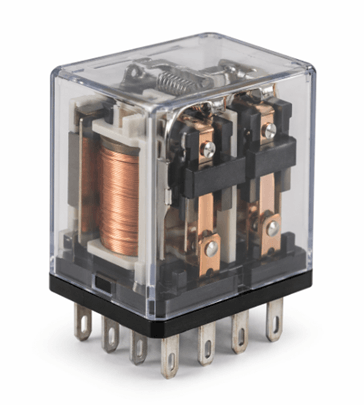

8 pinli röle (DPDT – Çift Kutup Çift Atış), devreleri açmak veya kapatmak için elektriksel kontrol sinyali kullanan bir anahtarlama cihazıdır. Düşük güçlü bir kontrol devresinin yüksek güçlü yükleri güvenli bir şekilde anahtarlamasına olanak tanır.

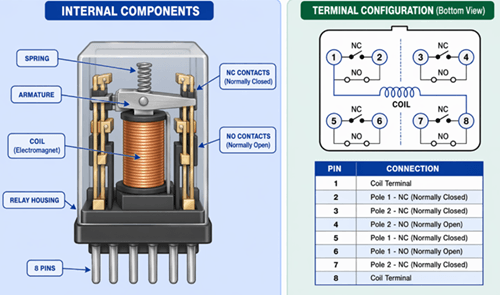

8 pinli röle'nin bileşenleri ve terminal konfigürasyonu
8 pinli röle üç ana bölümden oluşur: bobin, normalde açık (NO) kontaklar ve normalde kapalı (NC) kontaklar. Bu bileşenler, röle içinde elektrik bağlantılarının nasıl anahtarlandığını kontrol etmek için birlikte çalışır.
• Genellikle 2 ve 7 Pimlerine bağlı olan bobin, voltaj uygulandığında manyetik alan oluşturur. Bu manyetik kuvvet, temas pozisyonlarını değiştirmekten sorumlu olan iç armaturi hareket ettirir.
• Normalde açık olan (NO) kontaklar, 3 ve 6 pinlerde bulunur ve röle rölanti boşta (enerjisiz) durumundayken açık kalır. Bobin enerji verildiğinde, bu kontaklar kapanır ve devreden akım geçebilir.
• Normalde kapalı olan (NC) kontaklar, Pin 4 ve 5'te bulunur ve zıt şekilde çalışır. Röle boştayken kapalı, enerji verildiğinde ise açık kalır, bu da mevcut bağlantıyı kesintiye uğratır.

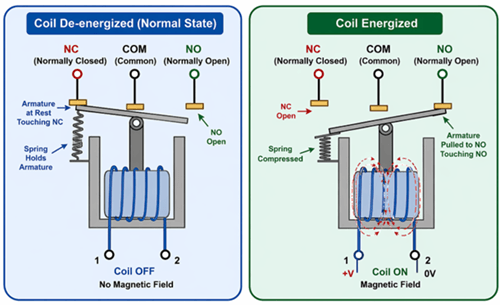

8 Pimli röle'nin Çalışma Prensibi
8 pinli röle'nin çalışma prensibi basit ve takip edilmesi kolaydır. Bobinə voltaj uygulandığında, bobin iç armaturi çeken bir manyetik alan oluşturur. Armatur hareket ettikçe, röle temaslarının konumunu değiştirir. Normalde açık (NO) kontaklar kapanır ve akımın geçmesine izin verirken, normalde kapalı (NC) kontaklar açılır ve mevcut bağlantıyı kesintiye uğratır. Bobin güç kesildiğinde, manyetik alan kaybolur ve bir yay armaturi orijinal konumuna geri iterek kontakları varsayılan duruma geri getirir.
Temel Kablo Örneği
Temel Kablo Örneği

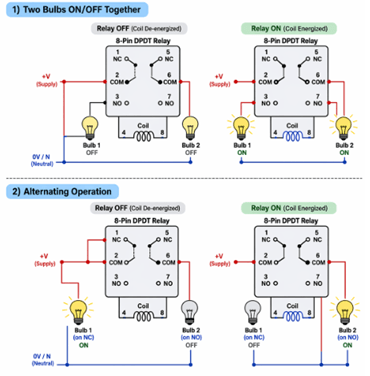

8 pinli bir DPDT rölesi, yüklerin NO ve NC kontaklarına nasıl bağlandığına bağlı olarak iki yükü farklı şekillerde kontrol edebilir. Şekil 5, iki yaygın kablolama desenini göstermektedir.
Senaryo 1: İki ampulün BİRLİKTE AÇILIB KAPALI
Her iki ampul da NO kontaklarına bağlandığında, röle bobini enerjisi kesilirken kapalı kalır ve bobin enerji verildiğinde birlikte açılır.
Senaryo 2: Alternatif Operasyon
Bir ampul NO temasa, diğeri ise NC kontakına bağlandığında, röle çalıştırıldığında bir ampul açılır ve diğeri kapatılır. Röle enerjisi kesildiğinde, durumları tersine döner.
Bu kablolama esnekliği, 8 pinli röle'nin basit yük anahtarlama, dönüşümlü çıkış kontrolü ve durum göstergesini işletmesini sağlar.

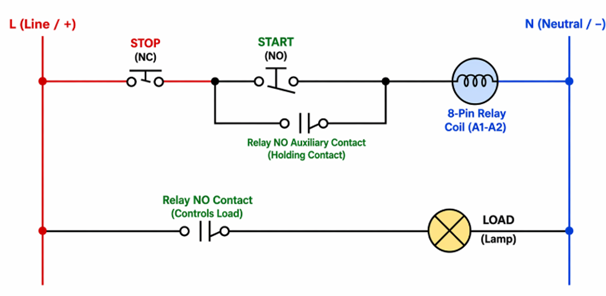

8 pinli röle kullanarak devreyi tutma (kilitleme)
Tutma devresi, aynı zamanda kilitleme devresi olarak da adlandırılır, ilk başlatma sinyali çıkarıldıktan sonra röle, kontaktör veya başka bir cihazın enerjili tutulmasını sağlayan bir kontrol devresidir. Başlatma düğmesine basıldığında, devre gücü tutma yoluyla korur ve cihazın sürekli manuel giriş olmadan AKONİK kalmasını sağlar. Devre durdurma komutu veya başka bir kesinti durumu kesilene kadar enerjili kalır.

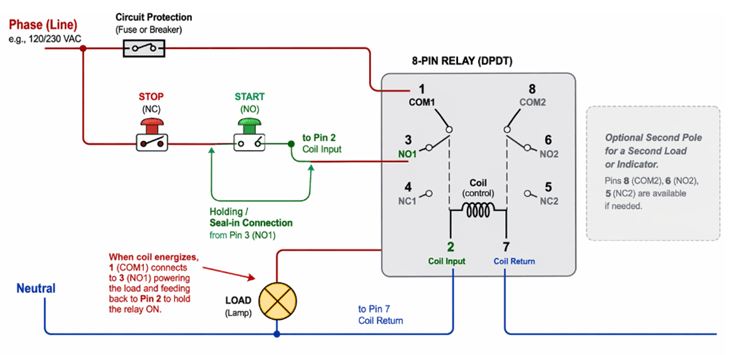

Bir Tutma Devresi için 8 pinli röle kablolama
Kablolamadan önce elektrik KAPALI olduğundan emin olun.
Adım 1: Bobin Bağlantısı
Nötr → Pin 7 (bobin dönüşü) bağlayın
Faz (Hat) → Stop (NC) → Başlatma (NO)
Adım 2: Bobini besle
Start düğmesi çıkışından Pin 2'ye (bobin girişi) bağlanın
Adım 3: Tutma (Geri Bildirim) Yolunu Oluşturun
Pin 3'ü (HIÇ TEMAS YOK) Pin 2 ile aynı noktaya bağlayın
Adım 4: Temas Ortak Bağlantısını Sağla
Faz (Hat) → Pin 1 (COM1) Bağlantısı
Adım 5: Yük Bağlantısı
Pin 3 (Çıkış YOK) → Yük (Canlı giriş) bağlayın
Nötr → Yük dönüşünü bağla
Adım 6: İsteğe Bağlı İkinci Kutup
Gerekirse ikinci bir yük veya gösterge için Pin 8–6–5 kullanın

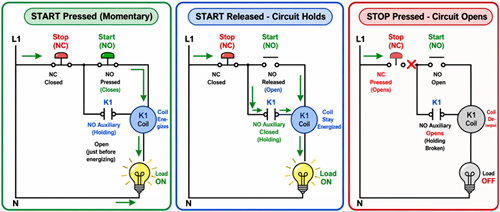

Tutma Devresi Nasıl Çalışır
• Operasyona Başlama
Start (NO) tuşuna basıldığında, kontrol devresi kısa süreliğine tamamlanır ve röle bobinini enerji verir. NO temas kapanıyor, yük AÇILIR. Aynı zamanda, tutma yolu kapanır ve düğme bırakıldıktan sonra bobinin gücünü korur.
• Operasyonu Durdur
Stop (NC) tuşuna basıldığında, kontrol devresi açılır ve bobin enerjisi kesilir. NO temas açılır, yük KAPILIR ve tutma yolu bozulur. Sistem, Başlat düğmesine tekrar basılana kadar KAPALI kalır.

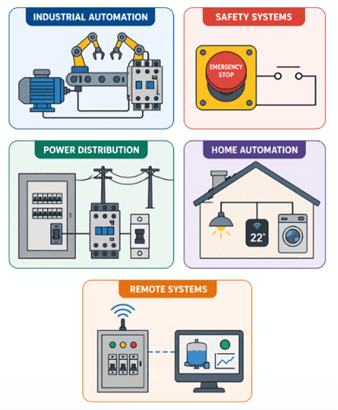

8-Pin Röle'nin Uygulamaları
• Endüstriyel otomasyon – Motor starter, kontaktör devreleri ve aktüatör kontrolü için kullanılır; burada ekipman, kısa bir başlatma sinyalinden sonra durdurma komutu verilene kadar enerjili kalmalıdır.
• Güvenlik sistemleri – Acil durdurma ve kapatma devrelerinde uygulanarak kontrollü çalışma ve gerektiğinde güvenilir kesinti sağlanır.
• Güç dağıtımı – Anahtarlama ve kontrol sistemlerinde röle, kontaktör veya kesici durumlarının stabil çalışma için korunmasına yardımcı olur.
• Ev otomasyonu – Kısa bir giriş sinyalinden sonra cihazın açık kalması gereken aydınlatma ve cihaz kontrol sistemlerinde kullanılır.
• Uzaktan sistemler – Kısa bir kontrol sinyali alındıktan sonra ekipmanın açık kalmasını sağlar; bu da uzak panellerde, izleme istasyonlarında ve sinyal kontrollü cihazlarda faydalı olur.
Yaygın Kablolama Hataları ve Sorun Giderme
Yaygın Kablolama Hataları
| Hata | Açıklama | Etkisi |
|---|---|---|
| Yanlış bobin voltajı | Besleme derecesine uymayan bir bobin voltajı kullanmak | Röle enerji verilmeyebilir veya hasar görebilir |
| COM, NO ve NC terminallerini yanlış tanımlama | Yanlış terminal bağlantıları | Yanlış veya öngörülemez anahtarlamaya neden olur |
| Eksik tutma (geri bildirim) bağlantısı | Hiç temas yok | Röle enerjili kalmayacak |
| Yanlış düğme tipi | BAŞLATMA HAYIR / DUR not NC | Devre düzgün çalışmayacak |
| Gevşek veya kötü bağlantılar | Zayıf veya güvensiz kablolama | Aralıklı çalışma veya arıza |
Temel Sorun Giderme Rehberi
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Röle enerji vermiyor. | Bobinde güç yok (2 ve 7 pinler) | Besleme ve kablolamaları kontrol edin |
| Röle enerji vermiyor. | Yanlış başlatma/durdurma kablolaması | Düğme bağlantılarını doğrulayın |
| Röle enerji vermiyor. | Yanlış bobin voltajı | Maç bayrak puanı |
| Röle enerji veriyor ama tutmuyor | Eksik geri bildirim atlayıcısı | NO-to-coil bağlantısı ekleyin |
| Röle enerji veriyor ama tutmuyor | Gevşek kablolama | Sürekliliği kontrol et |
| Yük AÇILMADI | Yanlış HIÇ kablolama yok | Yük bağlantısını tekrar kontrol edin |
| Yük AÇILMADI | Nötr veya besleme sorunu yok | Güç yolunu doğrula |
| Röle konuşmaları | Düşük/kararsız voltaj | Arzı stabilize et |
| Röle konuşmaları | Gevşek terminaller | Bağlantıları sıkılaştır |
Sonuç
8 pinli röle ve tutma devresi uygulamasını ustalıkla öğrenmek, elektrik kontrol tasarımı için güçlü bir temel sağlar. Doğru kablolama, doğru bileşen seçimi ve güvenliğe gösterilen özen ile röle tabanlı sistemler istikrarlı ve güvenilir performans sağlayabilir. İster endüstriyel otomasyonda ister temel kontrol kurulumlarında kullanılsın, burada ele alınan prensipler gerçek uygulamalarda verimli çalışma ve daha kolay sorun giderme sağlar.
Sıkça Sorulan Sorular [SSS]
8 pinli röle'nin düzgün çalışıp çalışmadığını nasıl test edersiniz?
2 ve 7 pinler arasında bobin direncini kontrol etmek için multimetre kullanın. Daha sonra nominal voltajı bobine uygulanır ve COM–NO ile COM–NC terminalleri arasındaki süreklilik değişikliklerini doğrular. Bir tıklama sesi ve doğru anahtarlama doğru çalışmayı doğrular.
8-pinli rölede yanlış bobin voltajı kullanırsanız ne olur?
Voltaj çok düşükse, röle enerji almayabilir. Eğer çok yüksekse, aşırı ısınabilir ve bobin kalıcı olarak zarar görebilir. Her zaman röle'nin bobin derecesini güç kaynağı ile eşleştirin.
Kontrol devrelerinde röle ile kontaktör arasındaki fark nedir?
Röle genellikle düşük ve orta güç kontrolü için kullanılırken, kontaktör motorlar gibi yüksek akımlı yükler için tasarlanmıştır. Kontaktörler ayrıca yay bastırma ve daha yüksek dayanıklılık gibi özellikler içerir.
